UKF

Große Freiheit XXL.

KOMPLEXE BLECHFORMEN LEICHT UND PERFEKT BIEGEN

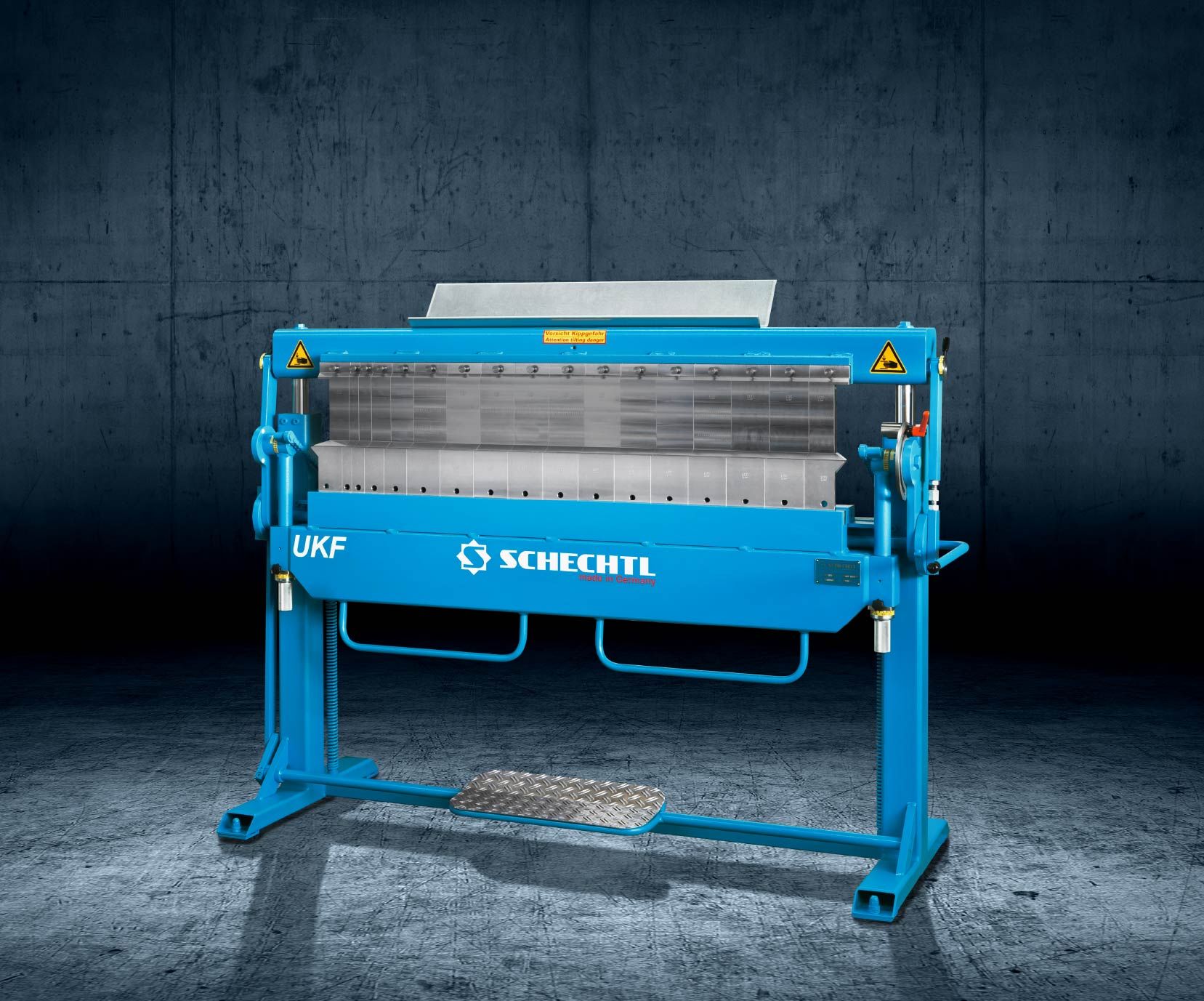

DEINE MULTIFUNKTIONSMASCHINE. DIE UKF.

Mit der Schechtl UKF bewältigt ihr Aufträge für Sonderformen, Kasten- und Schachtelformen sowie Anpassarbeiten. Die UKF bietet an der Oberwange Raum für 160 mm oder 180 mm hohe Segment-Einsätze. Die Segmente an der Unter- und Biegewange sind 120 mm hoch - das sind im Vergleich zur UK oder UKV 100 % mehr Freiheit. Diese Freiheit bietet bei der Herstellung von größeren geschlossenen Formen viele Vorteile.

UKF

image"

Vorteile

WERKSTATT
SEGMENTBIEGEN
  • Extra hohe Segmente für mehr Freiraum beim Biegen

  • Volle Flexibilität bei der Fertigung großer geschlossener Formen

  • Segmente mit dem Original Schechtl Schnellspannsystem

  • Werkzeuglose Verstellung aller mitgelieferten Segmente der 3 Bereiche, Unter- Biege- und Oberwange

  • Fußpedal zum freihändigen Klemmen des Werkstücks

  • Praktisch: Ablageschale für die Segmente

  • Aufbewahrungsbox für Zubehörteile und Werkzeuge, die zugleich als Blechauflage dient

  • Werkzeuglose Verstellung der Biegewangenabsenkung

  • Werkzeuglose Schnelleinstellung des Oberwangen-Klemmdrucks

Ausführungen

Serienausstattung

Änderungen vorbehalten.

Erweiterungen

- Optimiere deine UKF

Merkliste aktualisiert

Merkliste

Technische Daten

Änderungen vorbehalten.

Modell
UKF
100
125
150
200
Arbeitslänge
mm
1000
1250
1500
2000
Leistung
Stahl (400N/mm2)
Aluminium (250N/mm2)
VA (600N/mm2)
Kupfer (300N/mm2)
Zink (150N/mm2)
mm
mm
mm
mm
mm
1,50
1,50
1,50
1,00
2,25
2,25
2,25
1,50
1,00
1,00
1,00
0,70
2,00
2,00
2,00
1,00
2,25
2,25
2,25
2,00
Maße
Länge
Tiefe (nur die Maschine)
Gesamthöhe
mm
mm
mm
1340
1697
1840
2340
740
740
740
740
1485
1485
1485
1485
Gewicht
Gewicht
kg
530
560
683
845
Oberwangen
Öffnungshöhe
mm
96
96
96
96
