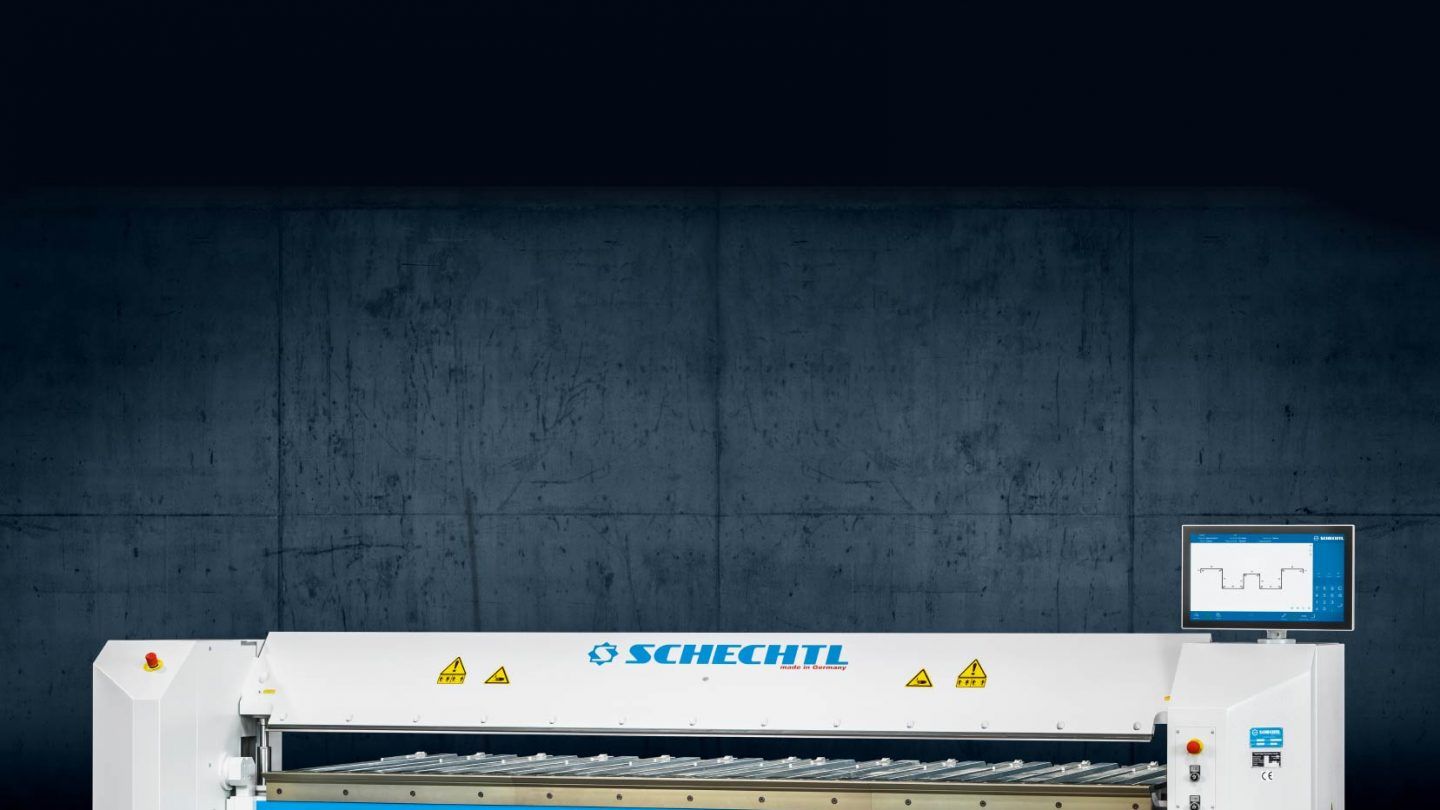

MAX-F

LIBERTE DE PLIAGE MAXIMALE.

LIBERTE DE PLIAGE MAXIMALE

PLUS DE LIBERTE. PLUS DE SUCCES. AVEC LA MAX-F.

Le modèle Schechtl MAX-F est idéal pour des travaux importants sur les toits et les façades. Sa particularité réside dans le design de série du tablier plieur Géométrie F, qui déplace l’espace libre de 14 mm derrière le point de rotation. La géométrie F a de nombreux avantages : Cela permet par exemple de plier facilement des profils oméga ou en chapeau et de réaliser des profils, qui ne pourraient pas ou alors difficilement être fabriqués sur d’autres machines. De plus, la géométrie F réduit le risque de collision au niveau du tablier plieur.

MAX-F

image" Maintenanceminimale.grâce à l’entraînement direct du tablier plieurManipulationfacile.grâce au rail d’insertion en trois partiesLiberté de pliagemaximale.grâce à la géométrie FHighspeed.Entraînement rapide du tablier plieur90°/sec.

Avantages

WERKSTATT
F-GEOMETRIE
  • Liberté de pliage supplémentaire grâce au design spécial du tablier plieur (géométrie F)

  • Espace libre de 14 mm derrière le point de rotation

  • Sécurité accrue grâce à la grande liberté de dépose

  • Maintenance minimale

  • Gain de temps grâce à la commande à 1 opérateur

  •  Polyvalence grâce à de très nombreux accessoires

Exécutions

MAX-F 250

MAX-F 250

Longueur de travail : 2540 mm
Performance : Acier 2,00 mm
MAX-F 310

MAX-F 310

Longueur de travail : 3100 mm
Performance : Acier 1,50 mm
MAX-F 400

MAX-F 400

Longueur de travail : 4040 mm
Performance : Acier 1,00 mm

MAX-F 250

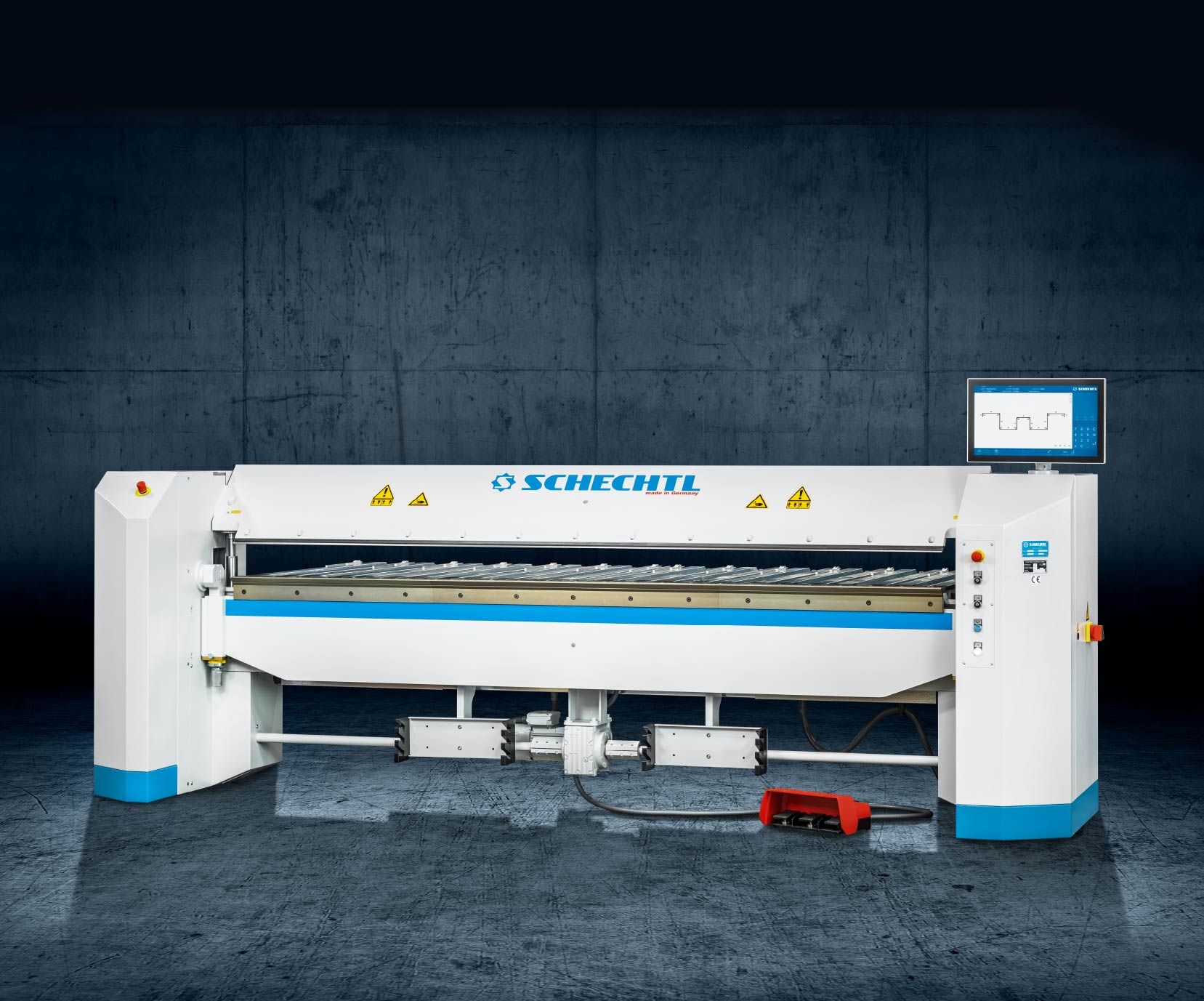

La presse plieuse motorisee MAX-F 250 a une longueur de travail de 2540 mm et plie de l'acier de 2,00 mm. Grâce à la liberté de pliage particulière, il est possible de réaliser sur la MAX-F des profilés qui sont difficilement ou pas du tout réalisables sur d'autres machines.

MAX-F 310

La presse plieuse motorisee MAX-F 310 a une longueur de travail de 3100 mm et plie de l'acier de 1,50 mm. Grâce à la liberté de pliage particulière, il est possible de réaliser sur la MAX-F des profilés qui sont difficilement ou pas du tout réalisables sur d'autres machines.


MAX-F 400

La presse plieuse motorisee MAX-F 400 a une longueur de travail de 4040 mm et plie de l'acier de 1,00 mm. Grâce à la liberté de pliage particulière, il est possible de réaliser sur la MAX-F des profilés qui sont difficilement ou pas du tout réalisables sur d'autres machines.

Commandes

ECT

ECT

CNC S-Touch

CNC S-Touch

ECT

RACCOURCIT LES TEMPS DE PREPARATION. UN GAIN DE TEMPS PRECIEUX POUR LA FABRICATION.

Enregistrer des jeux de profilés dans des tableaux et répéter les séquences de pliage avec précision
incl. Commande de la butée de profondeur motorisée

La conception de profilés avec la commande ECT est synonyme de contrôle total des fonctions de la machine et du résultat de pliage. L’enregistrement et le chargement des données des profilés dans des tableaux permet d’accélérer le processus de fabrication et de répéter même des profilés complexes.



  • Écran 10,4″ très clair et moderne
  • Look & Feel habituel de la Schechtl S-Touch
  • Jeux de profilés enregistrables sans limite
  • 30 angles de pliage par jeu de profilés
  • Fonctions supplémentaires : Pliage d’estampage et temporisation du tablier plieur
  • Apprentissage du tablier plieur
  • Gestion des matériaux, des profils et des outils
    dans la base de données locale
  • Programme de coupe pour cisaille à molettes
  • Options de télécommande rapides et faciles à comprendre
  • Précision de pliage et confort grâce à la butée de profondeur motorisée 6-750 mm


CNC S-Touch

INTUITIVE. SIMPLE. RAPIDE.

Dessiner facilement des séquences de pliage complexes avec la commande graphique

Avec CNC S-Touch, des profilés en tôle sont conçus facilement et de manière interactive avec
le doigt sur l’écran et détaillés dans un menu de mesures. La commande détecte automatiquement comment la pièce doit être tournée et serrée, et même les outils qui sont nécessaires.



  • Écran couleur tactile 21,5″ avec graphique haute résolution
  • Port USB pour la sauvegarde et le transfert des programmes
  • WLAN intégré
  • Remote Support (TeamViewer)
  • Représentation graphique du déroulement du pliage
  • Représentation graphique de la position de la tôle insérée avant chaque pliage
  • Guidage verbal de l’opérateur – chaque étape de travail est expliquée de manière figurative
  • Correction des profilés en appuyant directement sur le flanc souhaité
  • Correction de l’angle de pliage programmable
  • Répétitions du jeu pour des pliages en rayon
  • Mode de saisie rapide et choix des schémas
  • Programme de coupe pour cisaille à molettes
  • Mémoire permanente de tous les programmes
  • Noms des programmes à choisir librement
  • Recherche de profils à l’aide du nom
  • 15 langues au choix
  • Consignation des données machine et des durées de fonctionnement
  • Précision de pliage et confort grâce à la butée de profondeur motorisée 1 000 mm








Équipement de série

Sous réserve de modifications.

Rail à arête vive 20° R 1 mm coudé

Rail à arête vive 20° R 1 mm coudé

Rail d´insertion 10 mm

Rail d´insertion 10 mm

Rail d´insertion 24 mm

Rail d´insertion 24 mm

Butée de profondeur motorisée 6-750 mm

Butée de profondeur motorisée 6-750 mm

Rail à arête vive 20° R 1 mm coudé

  • Rail à arête vive pour le tablier supérieur
  • Rayon 1 mm


Rail d´insertion 10 mm

  • Rail d’insertion 10 mm pour le tablier plieur


Rail d´insertion 24 mm

  • Rail d’insertion 24 mm pour le tablier plieur


Butée de profondeur motorisée 6-750 mm

  • Butée de profondeur commandée par moteur pour le
    positionnement précis de tôles
  • Pour chaque nouveau pliage, les doigts de butée se placent automatiquement sur la position correcte
  • Pour l’adaptation optimale à la pièce à usiner, tous les doigts de butée
    peuvent être placés librement sur l’ensemble de la longueur de pliage

Butée de profondeur motorisée 8-1000 mm

Butée de profondeur motorisée 8-1000 mm

Commutateur au pied

Commutateur au pied

Deux commutateurs au pied

Deux commutateurs au pied

Butée de profondeur motorisée 8-1000 mm

  • Butée de profondeur commandée par moteur pour le
    positionnement précis de tôles
  • Pour chaque nouveau pliage, les doigts de butée se placent automatiquement sur la position correcte
  • Pour l’adaptation optimale à la pièce à usiner, tous les doigts de butée peuvent être placés librement sur l’ensemble de la longueur de pliage


Commutateur au pied

  • Pédale mobile comme élément de commande
    pour une utilisation confortable par une seule personne
  • Remarque : Lors de la commande à deux personnes, un deuxième commutateur au pied est nécessaire, selon la compagnie d’assurance


Deux commutateurs au pied

  • Les modèle suivants sont livrés de série avec un deuxième commutateur au pied :
  • Machines avec une longueur de travail de 4 m
  • Machines avec commande ST et longueur de travail de 2,5 m et 3 m


Extensions

- Optimise tes MAX-F
Cisaille à molettes RSL

Cisaille à molettes RSL

Doigt de butée conique

Doigt de butée conique

Logiciel PC-Offline

Logiciel PC-Offline

Service de conseil sur les rails

Service de conseil sur les rails

Cisaille à molettes RSL

Pour la coupe exacte !

  • La cisailles à molettes est une technique simple et peu encombrante
    de découpe des tôles directement au niveau de la plieuse
  • La cisaille à molettes est équipée d’un ressort pneumatique
  • Elle peut ainsi être facilement relevée vers le haut


Doigt de butée conique

  • Les doigts de butée coniques permettent le
    positionnement simple en cas de plis coniques


Logiciel PC-Offline

Pour une préparation efficace du travail sur le poste de travail de bureau

  • Le logiciel PC-Offline permet la création
    et l’usinage de profilés sur le PC
  • Les données du profilé peuvent ensuite être transférées
    à la machine

Tester gratuitement : demander une licence de démonstration !

Teste et découvre pendant 30 jours le logiciel PC-Offline.
Il suffit de demander une licence de démonstration gratuite sous service@schechtl.de.


Service de conseil sur les rails

  • Qu’il s’agisse de rails à arête arrondie, de griffes de retenue ou de rails spéciaux – Nous nous ferons un plaisir de te conseiller sur le rail le mieux adapté à ton travail !

Service de conseil sur la butée de profondeur

Service de conseil sur la butée de profondeur

Service de conseil sur la butée de profondeur

  • Les butées de profondeur peuvent être livrées en différentes versions
  • Nous nous ferons un plaisir de te conseiller sur les profondeurs de butée, les formes & Co.

Données techniques

Sous réserve de modifications

Modèle
MAX-F
250
310
400
Longueur de travail
mm
2540
3100
4040
Puissance
Acier (400N/mm2)
Aluminium (250N/mm2)
Acier inoxydable (600N/mm2)
Cuivre (300N/mm2)
Zinc (150N/mm2)
mm
mm
mm
mm
mm
2,00
1,50
1,00
3,00
2,00
1,50
1,25
1,00
0,60
2,50
2,00
1,00
3,50
3,00
2,00
Dimensions
Longueur
Profondeur (machine uniquement)
Hauteur totale
mm
mm
mm
3647
4207
5147
1842
1842
1842
1745
1745
1745
Poids
Poids
kg
2800
3100
3600
Tablier supérieur
Hauteur d'ouverture
mm
140
140
140
Entraînement rapide du tablier plieur
90°/sec.
