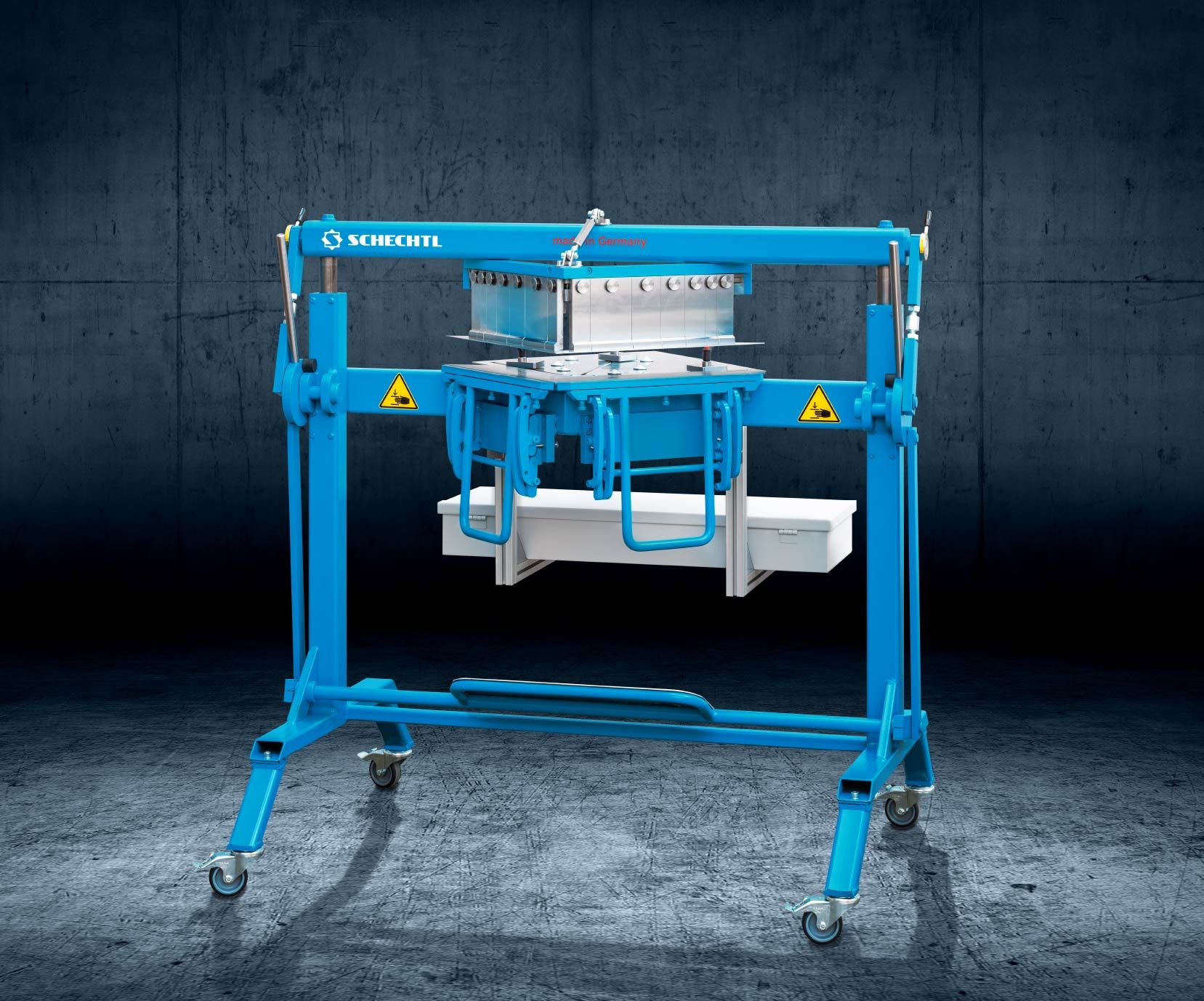

SB

Schindeln, Rauten & Co.

SCHINDELN, RAUTEN & CO.

DEINE SCHINDELSPEZIALISTIN. DIE SB.

Mit der Schechtl SB fertigt ihr Schindeln schnell und mühelos einfach. Die SB biegt dabei zwei im 90-Grad-Winkel zueinander angeordnete Kantungen oder Umschläge. Die Klemmwangen sind mit auswechselbaren Segmenten ausgestattet, sodass die Herstellung von Quadrat- und Rechteckschindeln oder anderen Bauteilen denkbar einfach ist. Zudem werden mit der SB 24 herkömmliche Arbeitsschritte auf 8 reduziert. Das sind ca. 70 % Zeitersparnis.

SB

SB

Vorteile Ausführungen Serienausstattung Erweiterungen Technische Daten Downloads

Vorteile

Wiederholgenau: 2 präzise 180° Kantungen in einem Arbeitsschritt
Kosteneffizient: 70 % Zeitersparnis beim Schindel-Biegen
Komfort: 24 herkömmliche Arbeitsschritte werden auf 8 reduziert
Leicht beweglich durch 4 Lenkrollen
1-Mann-Bedienung

Ausführungen

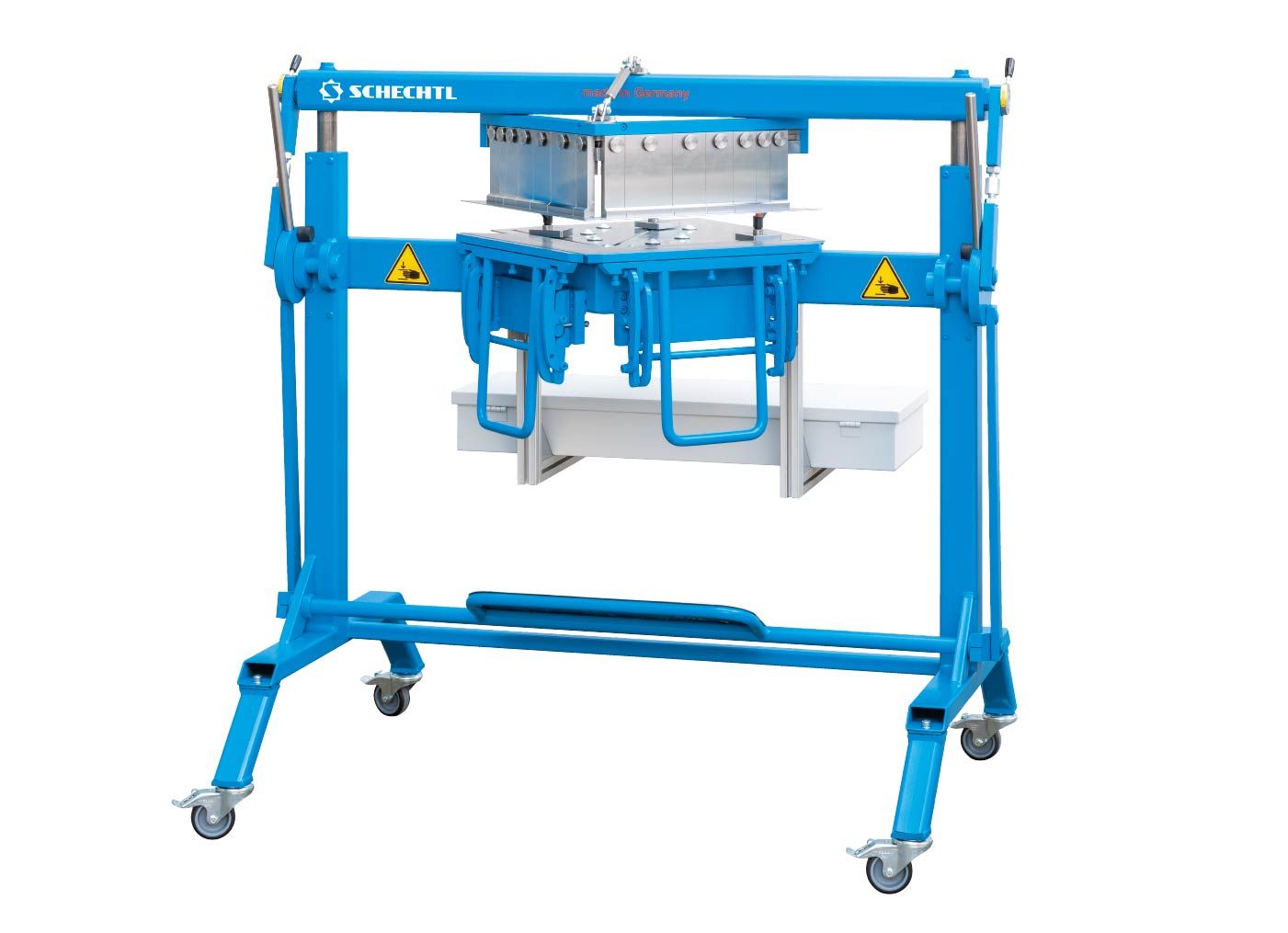

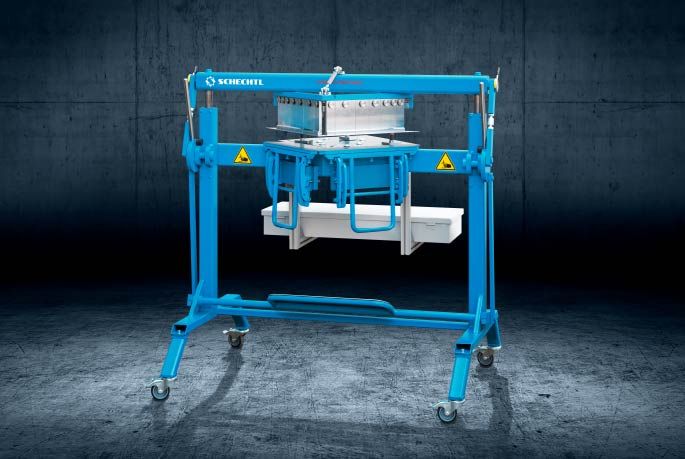

SB 50

Arbeitslänge: 550 mm

Leistung: Stahl 1,00 mm

SB 50

Die Schindelbiegemaschine SB 50 biegt 1,00 mm Stahl. Formate als Schindel oder Raute können in den Maßen 200 - 500 mm Kantenlänge bearbeitet werden.

Serienausstattung

Änderungen vorbehalten.

Segmente mit Schnellspannsystem

Aufbewahrungsbox

Tiefenanschlag

Lenkrollen

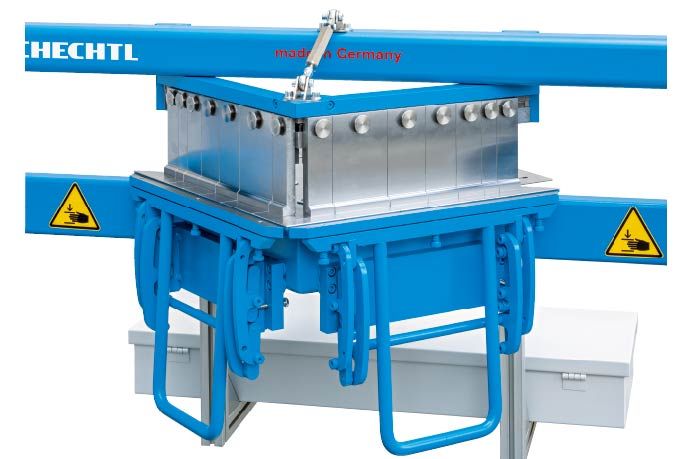

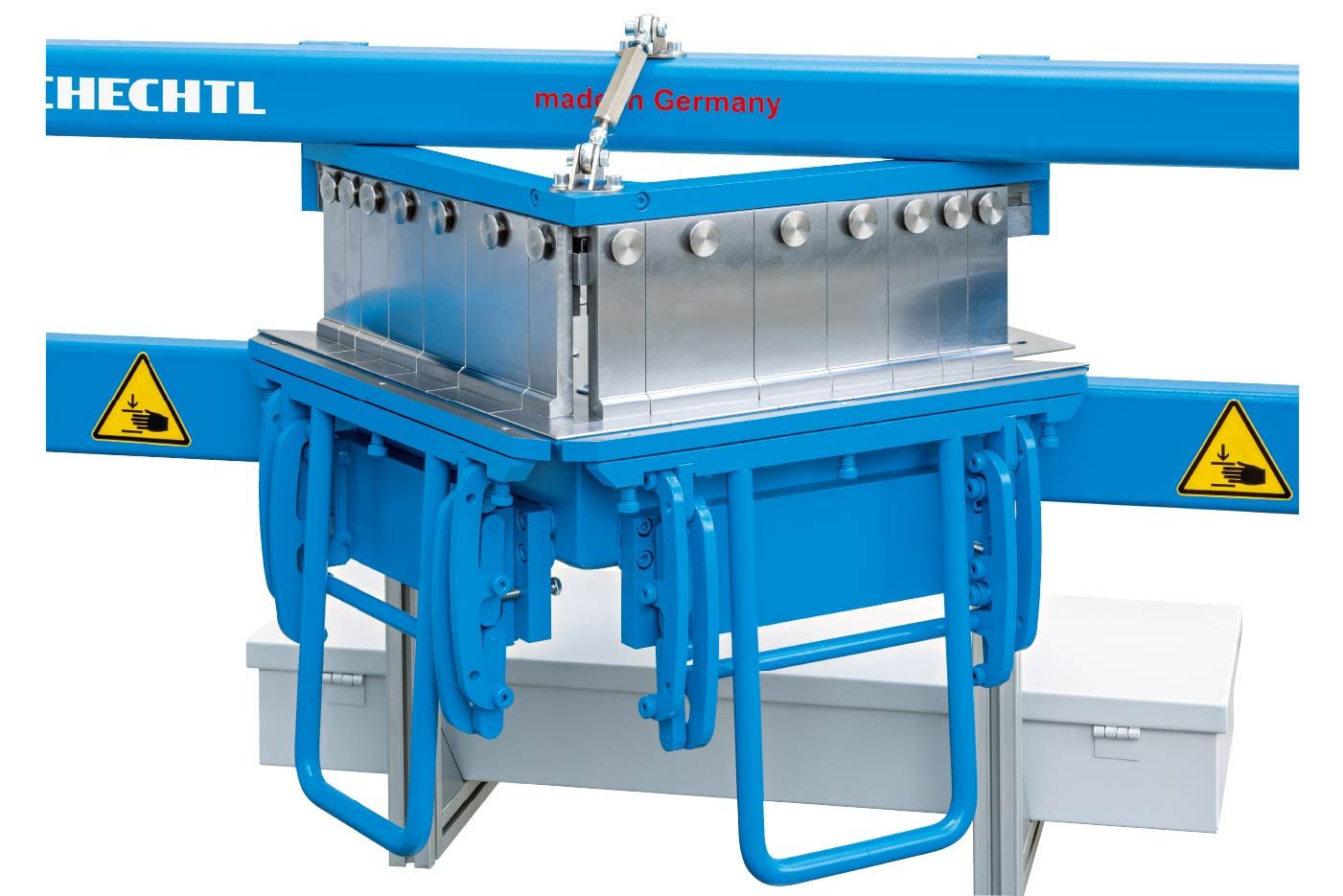

Segmente mit Schnellspannsystem

Segmente an der Oberwange in Radius 1,25 mm
Segmenteinteilung:
je 2 x 30/40/50/60/70/100 mm
je 1 Ecks rechts und links 100 mm

Aufbewahrungsbox

Alles sicher verstaut!

In der Box können alle Segmente und Werkzeuge
sicher aufbewahrt werden
Gleichzeitig dient die Box auch als Werkstückauflage

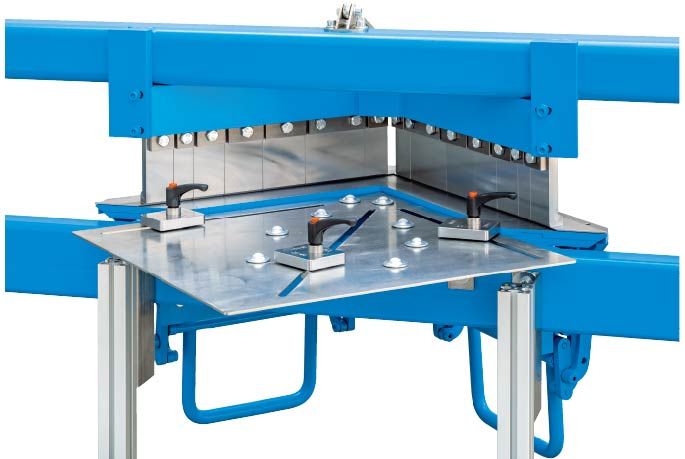

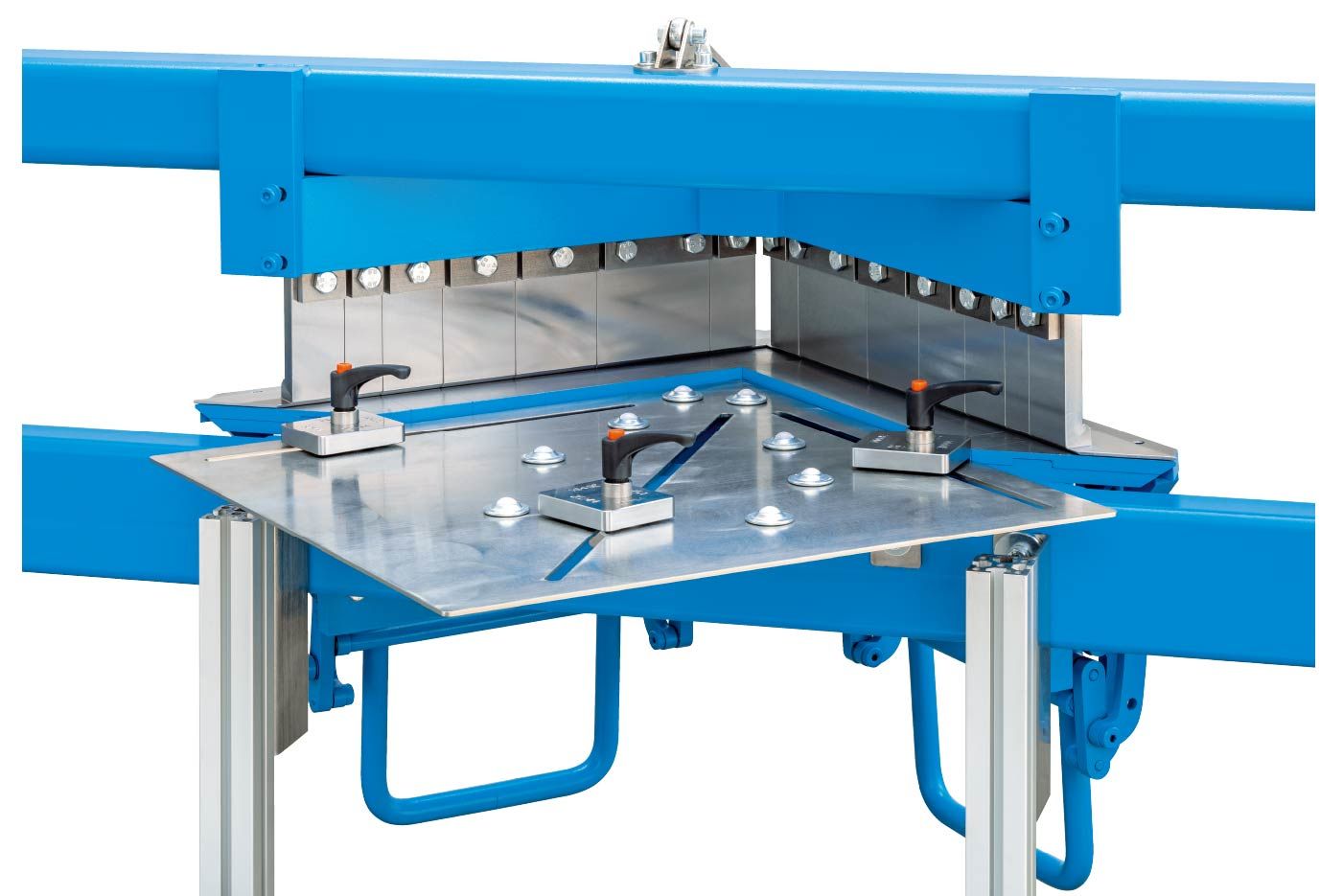

Tiefenanschlag

Der Tiefenanschlag ermöglicht das präzise Positionieren von Blechen

Lenkrollen

Für mehr Mobilität!

4 stabile Lenkrollen mit Bremse
Tragkraft je Rolle 100 kg

Erweiterungen

- Optimiere deine SB

▲

Merkliste aktualisiert

Merkliste

Technische Daten

Änderungen vorbehalten.

SB 50

Modell

SB

50

Arbeitslänge

mm

550

Leistung

Stahl (400N/mm²)

Aluminium (250N/mm²)

VA (600N/mm²)

Kupfer (300N/mm²)

Zink (150N/mm²)

mm

1,00

1,50

0,60

1,25

1,50

Maße

Länge

Tiefe (nur die Maschine)

Gesamthöhe

mm

1410

1005

1600

Gewicht

kg

265

Oberwangen

Öffnungshöhe

mm

86

DOWNLOADS

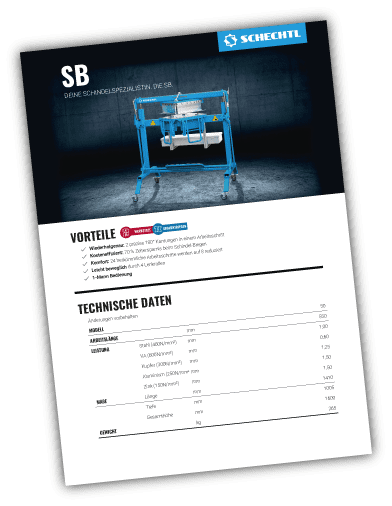

SB >

Schechtl Katalog SEGMENTBIEGEN Deutsch >

Schechtl Catalogue SEGMENT BENDING English >
