KSV

DER STARKE KLASSIKER.

DIE MEISTVERKAUFTE DER WELT

EINE FÜR ALLES. DIE KSV.

Die Schechtl KSV ist die verstärkte Version der KS und auch in 2540 mm Arbeitslänge erhältlich. Die Oberwange besteht aus Walzprofilen, die Unter- und Biegewange aus einer Stahlkonstruktion. Die umfangreichen Zubehöroptionen und vielseitigen Einstellmöglichkeiten machen die KSV zur ultimativen Maschine für das Spenglerhandwerk.

KSV

image" Maximale Biegefreiheitan der Oberwange.Dadurch sind Profile mitgroßen Schenkellängenproblemlos möglichKraftsparend.Einstellbarer Gewichtsausgleichermöglicht das Arbeiten mitgeringstem KraftaufwandFlexibel.Alle Schienensind schnell wechselbarHandfreiheit.Das breite Fußpedal erhöhtdie Genauigkeit undGeschwindigkeit beimPositionieren des Werkstücks

Vorteile

WERKSTATT
  • Unverwüstlich robust – hält Generationen

  • Realisiert außergewöhnliche Profile

  • Hoher Arbeitskomfort – rückenschonende Arbeitshöhe

  • Wartungsfreie Lager und Führungen

  • Vielseitig durch umfangreiches Zubehör

Ausführungen

KSV 200

KSV 200

Arbeitslänge: 2040 mm
Leistung: Stahl 1,50 mm
KSV 250

KSV 250

Arbeitslänge: 2540 mm
Leistung: Stahl 1,00 mm

KSV 200

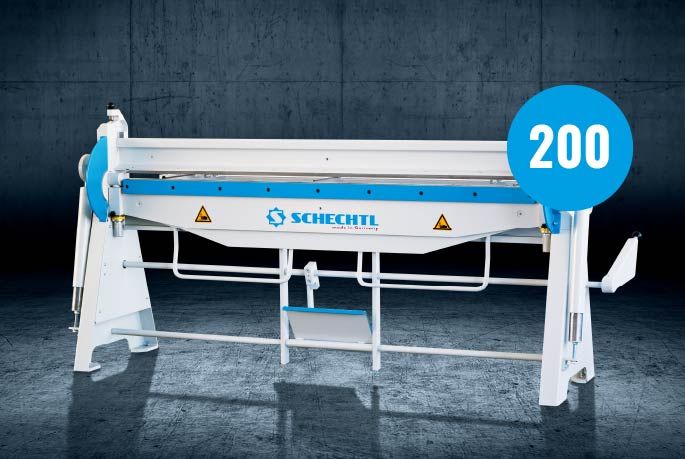

Die manuelle Schwenkbiegemaschine KSV 200 hat eine Arbeitslänge von 2040 mm und ist besonders massiv gebaut. Die Biegeleistung ist 1,50 mm Stahl.


KSV 250

Die manuelle Schwenkbiegemaschine KSV 250 ist besonders massiv gebaut und biegt 1,00 mm Stahl. Die Arbeitslänge ist 2540 mm.

Serienausstattung

Änderungen vorbehalten.

Scharfschiene 20° R 1 mm gekröpft

Scharfschiene 20° R 1 mm gekröpft

Einsatzschiene 10 mm

Einsatzschiene 10 mm

Einsatzschiene 24 mm

Einsatzschiene 24 mm

Fußpedal

Fußpedal

Scharfschiene 20° R 1 mm gekröpft

  • Scharfschiene für die Oberwange
  • Radius 1 mm


Einsatzschiene 10 mm

  • Einsatzschiene 68/10 mm für die Biegewange


Einsatzschiene 24 mm

  • Einsatzschiene 68/24 mm für die Biegewange


Fußpedal

  • Zum Schließen der Oberwange
  • Das sehr breite Fußpedal bringt
    absolute Handfreiheit und eine hohe Bediensicherheit


Erweiterungen

- Optimiere deine KSV
Rollenschere

Rollenschere

Drehfingeranschlag 750 mm

Drehfingeranschlag 750 mm

Wulsteinrichtung

Wulsteinrichtung

Beratung Schienen

Beratung Schienen

Rollenschere

Für den exakten Schnitt!

  • Die Rollenschere ist eine einfache und platzsparende Technik
    zum Schneiden der Bleche direkt an der Schwenkbiegemaschine
  • Schnittleistung 0,80 mm Stahl


Drehfingeranschlag 750 mm

Präzise Positionierung der Bleche!

  • Der 750 mm Tiefenanschlag ist mit
    drehbaren Anschlagfingern ausgestattet
  • Diese sorgen für präzise Büge über die gesamte Arbeitslänge
  • Die Einstellung der Biegelänge erfolgt per Hand
    durch Positionsrad und Maßskala


Wulsteinrichtung

  • Zum Wulsten wird ein Wulststab in die Wulsteinrichtung eingelegt
    und mit Windeisen gedreht
  • Die Wulststäbe sind in folgenden Durchmessern erhältlich:
    12/13/14/15/16/18/20/22 mm (Bei 2040 mm Arbeitslänge)
    14/15/16/18/20/22 mm (Bei 2540 mm Arbeitslänge)
    16/18/20/22 mm (Bei 3100 mm Arbeitslänge)
  • Bitte teile uns bei deiner Anfrage mit welchen Durchmesser wir dir anbieten dürfen


Beratung Schienen

  • Ob Rundschienen, Geißfußschienen oder Sonderschienen – Gerne beraten wir dich welche Schiene für deine Arbeiten am besten passt!

Merkliste aktualisiert

Merkliste

Technische Daten

Änderungen vorbehalten.

Modell auswählen:

KSV 200 KSV 250
Modell
KSV
200
250
Arbeitslänge
mm
2040
2540
Leistung
Stahl (400N/mm2)
Aluminium (250N/mm2)
VA (600N/mm2)
Kupfer (300N/mm2)
Zink (150N/mm2)
mm
mm
mm
mm
mm
1,50
1,00
2,00
1,50
0,90
0,60
1,50
1,25
3,00
2,50
Maße
Länge
Tiefe (nur die Maschine)
Gesamthöhe
mm
mm
mm
2675
3175
667
667
1302
1302
Gewicht
Gewicht
kg
870
1090
Oberwangen
Öffnungshöhe
mm
80
80
