Die Schechtl SMT ist das Einstiegsmodell bei unseren motorischen Tafelscheren. Durch die variantenreiche Ausstattung bietet sie eine hohe Flexibilität im Fertigungsprozess. Zudem ist sie kompakt gebaut für höchste Wirtschaftlichkeit auf kleinstem Raum. Die Schnittgutablage kann perfekt an den Materialfluss deiner Werkstatt angepasst werden - ab Werk wählst du die Kipptisch-Variante nach vorne oder nach hinten ablegend.
Vorteile
Präzise Schnittqualität – auch bei dickeren Blechen
Hochwertige, langlebige Scherenmesser
Optimale Anpassung an Fertigungswege
Hohe Flexibilität im Fertigungsprozess durch variantenreiche Ausstattung
Automatischer Niederhalter mit rutschfester Hartgummileiste hält das Blech fest auf Position
Ausführungen
SMT 100
SMT 150
SMT 200
SMT 250
Die motorische Tafelschere SMT 100 ist mit 1040 mm Arbeitslänge besonders kompakt und eignet sich besonders bei engen Platzverhältnissen. Die Schnittleistung beträgt 3,50 mm Stahl.

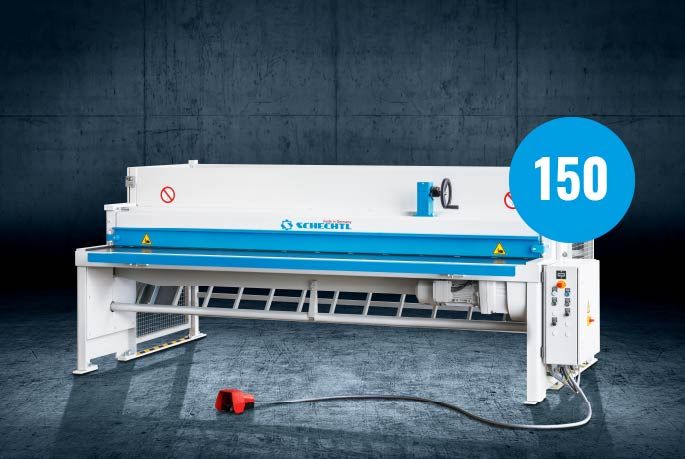

Die motorische Tafelschere SMT 150 hat eine Arbeitslänge von 1540 mm und eignet sich besonders bei engen Platzverhältnissen. Die Schnittleistung beträgt 2,50 mm Stahl.
Die motorische Tafelschere SMT 200 hat eine Arbeitslänge von 2040 mm und schneidet 2,50 mm Stahl.
Die motorische Tafelschere SMT 250 hat eine Arbeitslänge von 2540 mm und schneidet 2,00 mm Stahl.
SMT 310

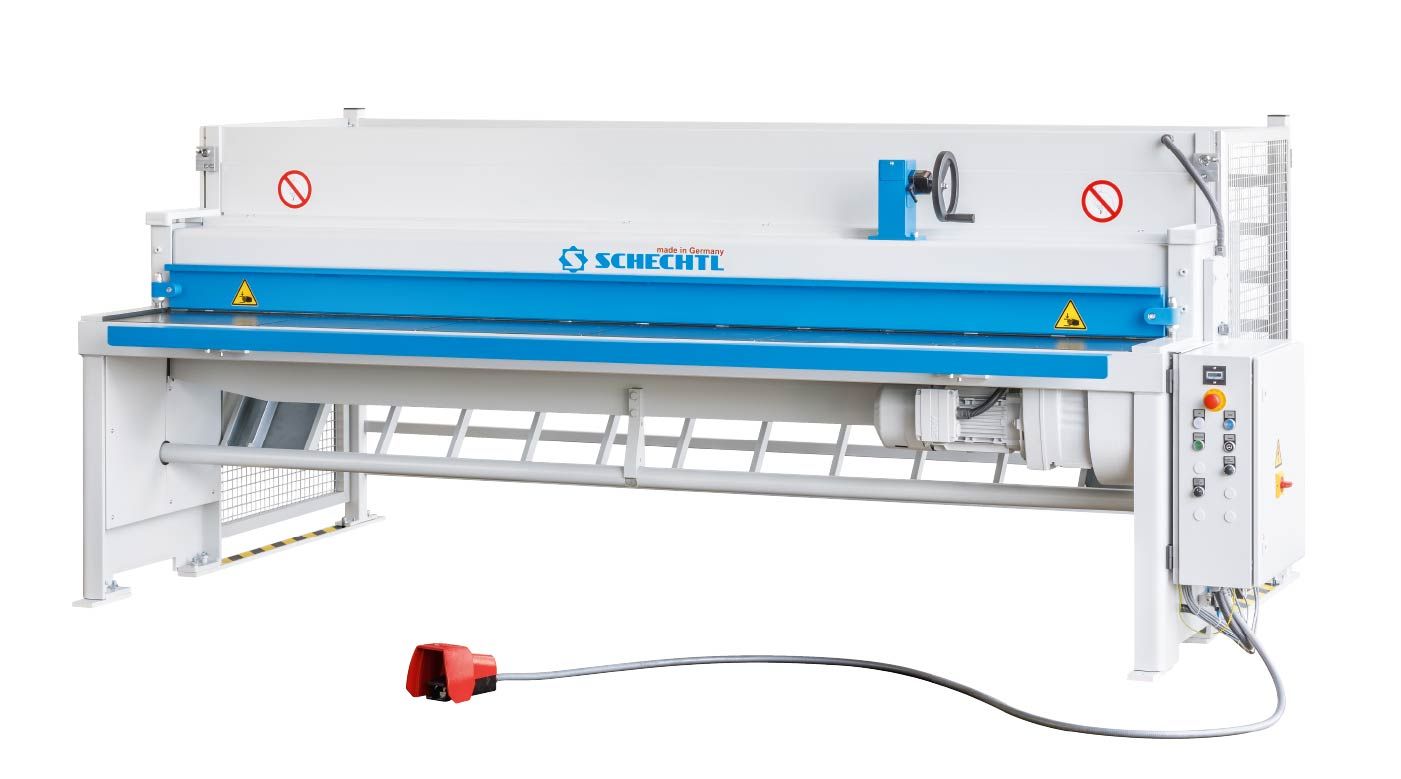

Die motorische Tafelschere SMT 310 hat eine Arbeitslänge von 3100 mm und schneidet 1,50 mm Stahl.
Steuerungen
BV
BVH
NC
NCH
Alles von vorne – Vorteil der kurzen Wege
Tafelscheren mit BV Steuerung werden
durchgängig von der Vorderseite bedient.
Das betrifft alle Funktionen:
Das Beschicken der Tafelschere, das Ablegen
und das Entnehmen des Schnittgutes.
Vorne schon der neue Auftrag – hinten geht’s weiter
Tafelscheren mit BVH Steuerung werden von der Vorderseite
mit Blechtafeln beschickt, das Schnittgut wird an der Rückseite
der Maschine entnommen.
Alles von vorne – Vorteil der kurzen Wege
Tafelscheren mit NC Steuerung werden durchgängig
von der Vorderseite bedient.
Das betrifft alle Funktionen:
Das Beschicken der Tafelschere, das Ablegen
und das Entnehmen des Schnittgutes.
Die Steuerung ist die ideale Wahl bei der Herstellung anspruchsvoller Bleche für Dach und Fassade sowie wiederkehrende Schnittprofile im industrie- und serienorientierten Handwerk.
Vorne schon der neue Auftrag – hinten geht’s weiter
Tafelscheren mit NCH Steuerung werden von der Vorderseite
mit Blechtafeln beschickt, das Schnittgut wird an der Rückseite
der Maschine entnommen.
Die Steuerung ist die ideale Wahl bei der Herstellung anspruchsvoller Bleche für Dach und Fassade sowie wiederkehrende Schnittprofile im industrie- und serienorientierten Handwerk.
Serienausstattung
Änderungen vorbehalten.
Scherenmesser Stahl
Auflagebleche mit 10 mm Maßeinteilung
Dreiseitiger Sicherheitskäfig
Fußschalter
Analoge Positionsanzeige
Manueller Tiefenanschlag 0-750 mm + Kipptisch nach vorne ablegend
Manueller Tiefenanschlag 0-750 mm + Kipptisch nach hinten ablegend
Programmierbare Steuerung mit Digitalanzeige
Mit der programmierbaren Steuerung werden alle zentralen Funktionen der Tafelschere geregelt:
Motortiefenanschlag 0-750 mm + Kipptisch nach vorne ablegend
Motortiefenanschlag 0-750 mm + Kipptisch nach hinten ablegend
Erweiterungen
- Optimiere deine SMT
Scherenmesser Edelstahl
Elektronische Positionsanzeige
Blechstapelwagen (Tragkraft 300 kg)
Blechstapelwagen (Tragkraft 1.000 kg)
Schnittspaltbeleuchtung per LED
Kontakthubzähler
pneumatischer Niederhalter
Gehrungswinkelanschlag
Lichtschranke als Schutzeinrichtung
Technische Daten
Änderungen vorbehalten.
