HBM

DAS ROBUSTE KRAFTPAKET.

VIEL FLEXIBILITÄT BEI 3 METER ARBEITSLÄNGE

DAS ROBUSTE KRAFTPAKET. DIE HBM.

Du suchst eine manuelle Abkantbank die 3 Meter lange Bleche biegt? Dann ist die Schechtl HBM genau die Richtige! Die HBM hat eine Biegeleistung von 1,00 mm Stahl und ist so robust gebaut, dass sie praktisch unkaputtbar ist. Die Kombination aus Präzision, Kraft und umfangreichen Zubehöroptionen machen die HBM zum leistungsstarken Werkzeug für deine Werkstatt.

HBM

HBM

Vorteile Ausführungen Serienausstattung Erweiterungen Technische Daten Downloads

Vorteile

Viel Flexbilität bei 3 m Arbeitslänge
Realisiert außergewöhnliche Profile
Massiv gebaut – praktisch unkaputtbar
1-Mann-Bedienung ohne Kraftanstrengung
Hoher Arbeitskomfort – rückenschonende Arbeitshöhe

Ausführungen

HBM 250

Arbeitslänge: 2540 mm

Leistung: Stahl 1,00 mm

HBM 310

Arbeitslänge: 3100 mm

Leistung: Stahl 1,00 mm

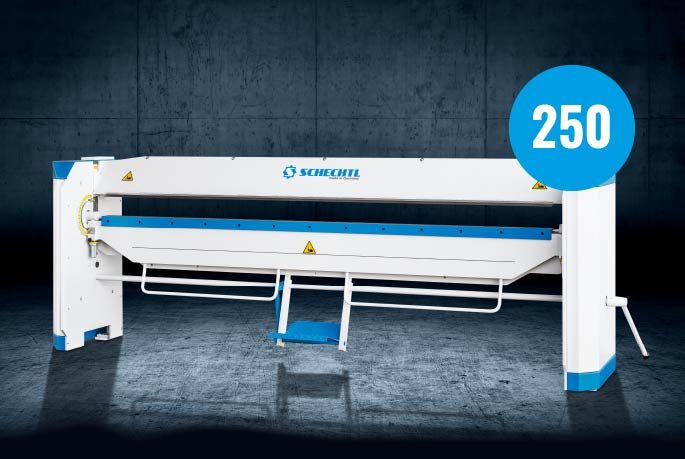

HBM 250

Die manuelle Schwenkbiegemaschine HBM 250 biegt Stahlbleche bis max. 1,00 mm. Die Arbeitslänge ist 2540 mm.

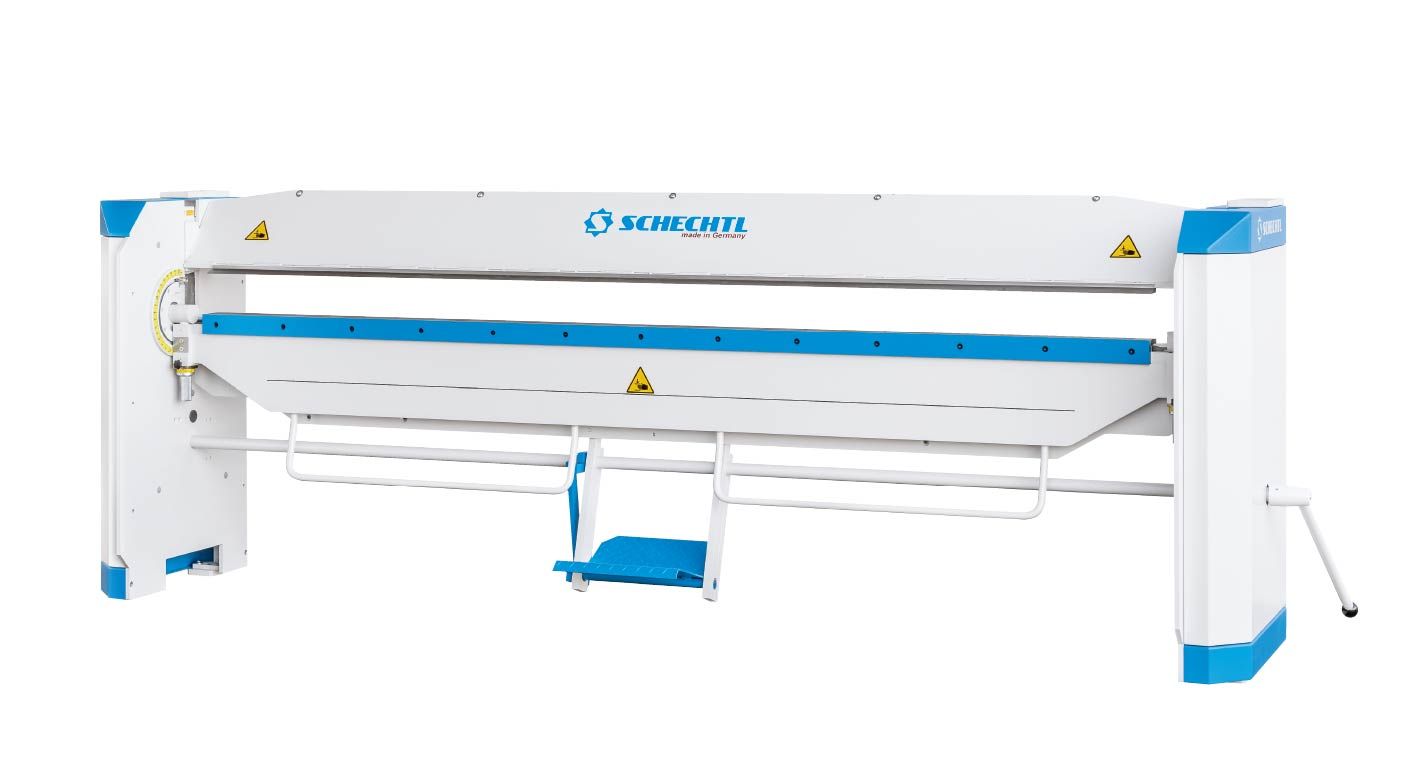

HBM 310

Die manuelle Schwenkbiegemaschine HBM 310 biegt Stahlbleche bis max. 1,00 mm. Die Arbeitslänge ist 3100 mm.

Serienausstattung

Änderungen vorbehalten.

Scharfschiene 20° R 1 mm gekröpft

Einsatzschiene 10 mm

Einsatzschiene 24 mm

Auflagerost

Scharfschiene 20° R 1 mm gekröpft

Scharfschiene für die Oberwange
Radius 1 mm

Einsatzschiene 10 mm

Einsatzschiene 68/10 mm für die Biegewange

Einsatzschiene 24 mm

Einsatzschiene 68/24 mm für die Biegewange

Auflagerost

Der Auflagerost hilft beim präzisen Positionieren
großformatiger Werkstücke
Hinweis: Bei Bestellung eines Tiefenanschlages entfällt der Auflagerost aus der Serienausstattung

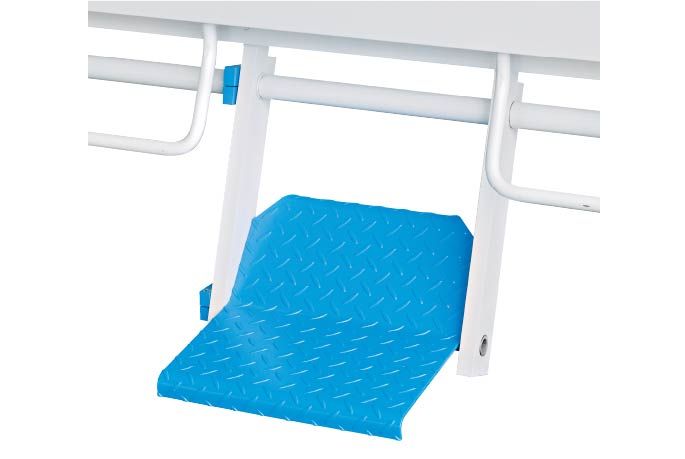

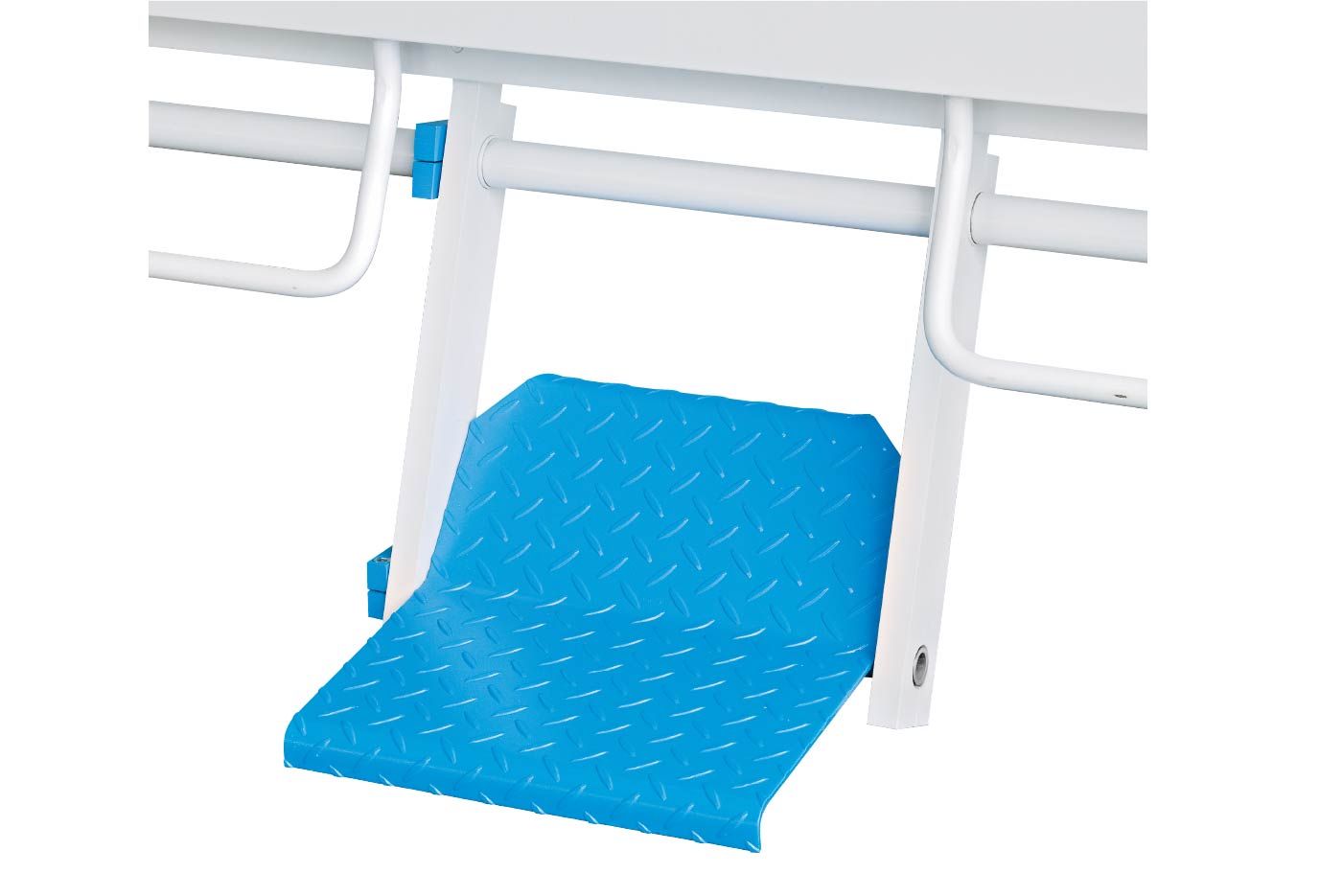

Fußpedal

Zum Schließen der Oberwange
Das sehr breite Fußpedal bringt
absolute Handfreiheit und eine hohe Bediensicherheit

Erweiterungen

- Optimiere deine HBM

Rollenschere RSL

BV Tiefenanschlag 750 mm

Drehfingeranschlag 750 mm

Wulsteinrichtung

Rollenschere RSL

Für den exakten Schnitt!

Die Rollenschere ist eine einfache und platzsparende Technik
zum Schneiden der Bleche direkt an der Schwenkbiegemaschine
Ausgestattet ist die Rollenschere mit einer Gasdruckfeder
So kann diese bequem nach oben weggeklappt werden

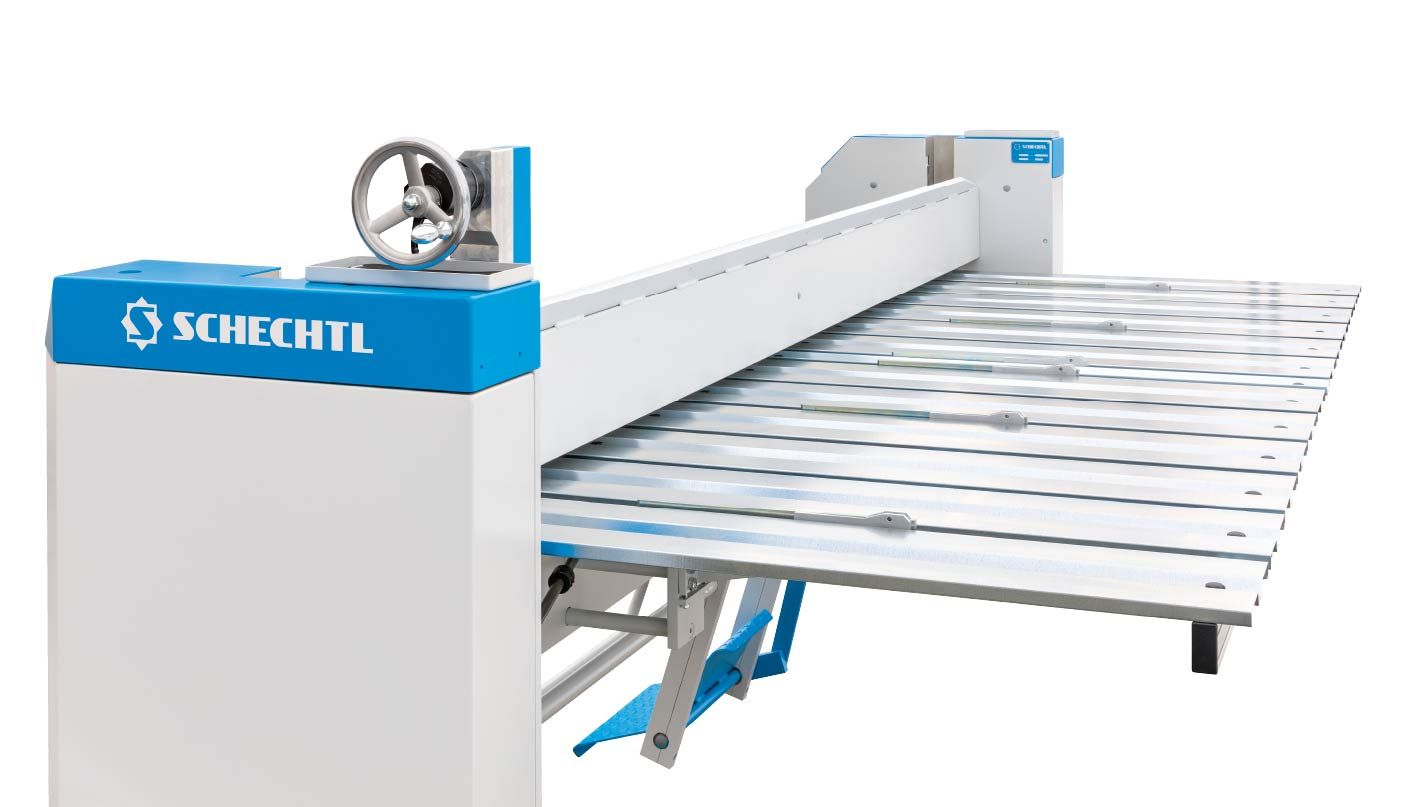

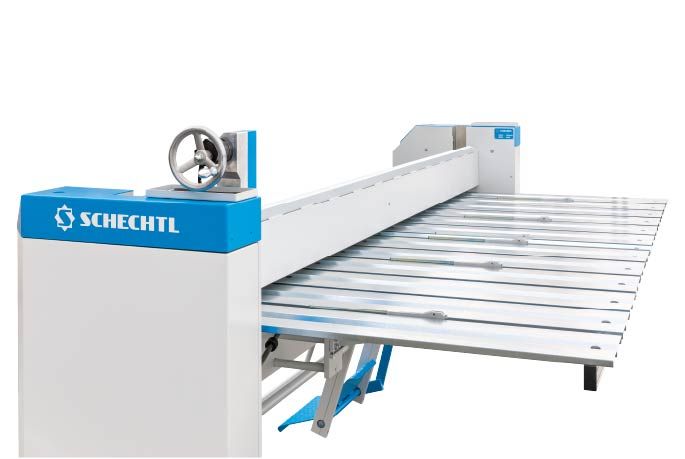

BV Tiefenanschlag 750 mm

Die Bedienung des BV Tiefenanschlages erfolgt
per Handrad bequem von der Maschinen-Vorderseite
Die Position des Tiefenanschlages kann an der elektronischen Positionsanzeige abgelesen werden – auf ein Zehntel-Millimeter genau
Die Anschlagfinger sorgen für eine präzise Positionierung der Bleche

Drehfingeranschlag 750 mm

Präzise Positionierung der Bleche!

Der 750 mm Tiefenanschlag ist mit drehbaren Anschlagfingern ausgestattet
Diese sorgen für präzise Büge über die gesamte Arbeitslänge
Die Einstellung der Biegelänge erfolgt per Hand durch Positionsrad und Maßskala

Wulsteinrichtung

Zum Wulsten wird ein Wulststab in die Wulsteinrichtung eingelegt
und mit Windeisen gedreht
Die Wulststäbe sind in folgenden Durchmessern erhältlich:
12/13/14/15/16/18/20/22 mm (Bei 2040 mm Arbeitslänge)
14/15/16/18/20/22 mm (Bei 2540 mm Arbeitslänge)
16/18/20/22 mm (Bei 3100 mm Arbeitslänge)
Bitte teile uns bei deiner Anfrage mit welchen Durchmesser wir dir anbieten dürfen

Beratung Schienen

Ob Rundschienen, Geißfußschienen oder Sonderschienen – Gerne beraten wir dich welche Schiene für deine Arbeiten am besten passt!

▲

Merkliste aktualisiert

Merkliste

Technische Daten

Änderungen vorbehalten.

HBM 250 HBM 310

Modell

HBM

250

310

Arbeitslänge

mm

2540

3100

Leistung

Stahl (400N/mm²)

Aluminium (250N/mm²)

VA (600N/mm²)

Kupfer (300N/mm²)

Zink (150N/mm²)

mm

1,00

1,50

0,80

1,25

2,50

Maße

Länge

Tiefe (nur die Maschine)

Gesamthöhe

mm

3569

3998

750

1300

Gewicht

kg

1290

1480

Oberwangen

Öffnungshöhe

mm

130

DOWNLOADS

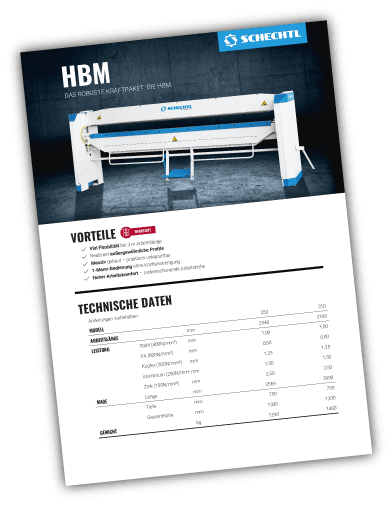

HBM >

Schechtl Katalog MANUELL BIEGEN Deutsch >

Schechtl Catalogue MANUAL BENDING English >
